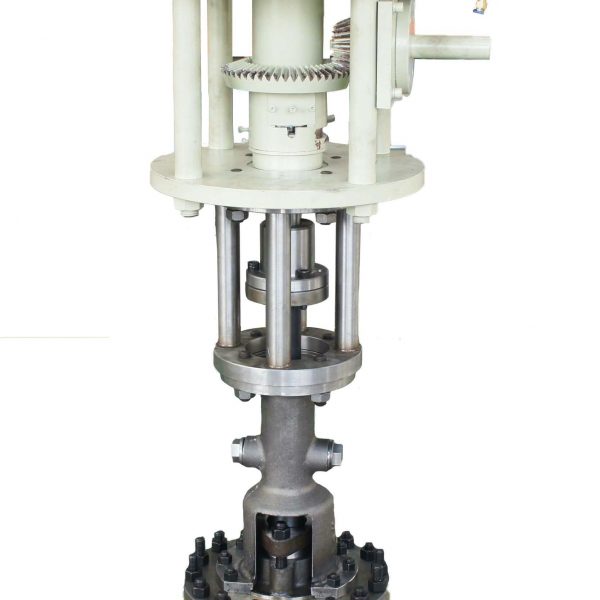

Válvula de bola de seguimiento

SONY DSC

Introducción del producto

Track ball valve is a kind of on-off valve, con ranura guía y pasador instalado en el vástago , Su eje inferior de bola adopta una construcción esférica y está sostenido por la parte inferior de la válvula y el extremo superior de bola está equipado con un pasador de límite. , haciendo coincidir con el pasador del vástago . El pasador guía instalado con yugo. , contactado con la ranura guía . Cuando se abre la válvula a través del volante o actuador , The stem is rising along with guide groove , and ball swings the direction which separates from the seat in action of stem pin . When stem rises to n the corner of guide groove , Stem drives ball rotating and continues to lift till valve is fully opened in action of guide pin . the movement track of stem and ball is just on the contrary when valve closing . This track ball valve is full-port , with low flow resistance and reliable sealing performance which widely used in solid particle medium , such as Coal Water Slurry , Black Water etc.

Especificaciones de diseño

Diseño&Fabricación：ASME B16.34、API 608、GB / T 12237

End to end：ASME B16.10、GB / T 12221

Conexión final ：ASME/ANSI B16.5；ASMEB16.25&HG20615；GB；JB；JIS；BS；DE

Inspección & Prueba ：ASME B16.104；API 598；GB / T 26480

Características del diseño del producto

Swing type Ball, Friction-free opening and closing

Single-seat design to avoid the risk of abnormal high pressure in the middle cavity of double seated valve

Hardening Treatment on ball and seat surface to achieve good sealing performance in harsh working condition

Top entry design ,Online maintenance

Low torque feature for choosing economic actuator

Vástago a prueba de reventones

Extended bonnet design to meet the safety requirements of packing in cryogenic service

Injectable packing design to achieve the on-line maintenance of sealant injection on stem packing

Material

Gama de productos

Diámetro nominal：2”~ 28”（DN250~700）

Rango de presión：ANSI/ASME150Lb~2500Lb(PN16~420Mpa)

Temperatura adecuada：-29~538℃

Operación ：Manual ,Bear Box, Eléctrico, Neumático
