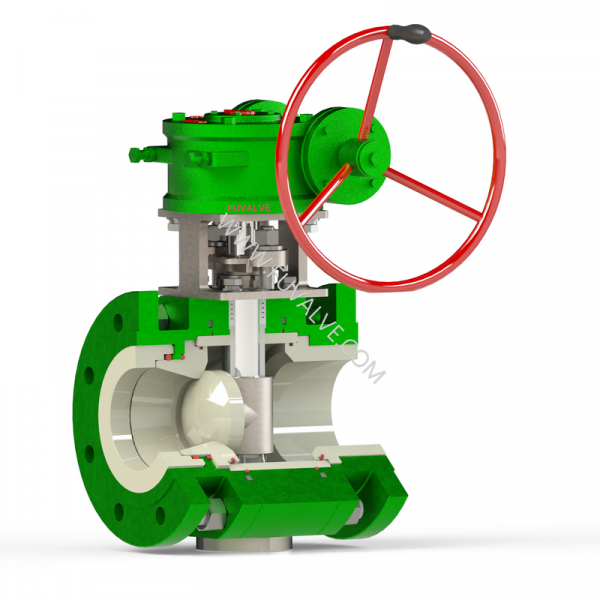

耐磨陶瓷偏心旋转阀
富乐 陶瓷偏心旋转阀 双偏心设计系列, 扭矩密封. 利用双偏心轮产生凸轮楔紧作用实现扭矩密封. 关闭时, C型球相对于阀座逐渐移动, 间隙越紧, 硬密封泄漏等级达到VI级. 是典型的球面密封. 和, 具有截止、调节功能; 对含磨蚀性固含量的泥浆介质进行节流调节和控制, 纤维液, 高粘度、易结垢浆料.
阀门尺寸 | DN25 | DN40 | DN50 | DN65 | DN80 | DN100 | DN125 | DN150 | 通径200 | DN250 | DN300 | ||
额定CV | 14 | 30 | 58 | 100 | 135 | 230 | 320 | 500 | 850 | 1300 | 1750 | ||
FTF长度 | 102 | 114 | 124 | 143 | 165 | 194 | 213 | 229 | 243 | 279 | 338 | ||
公称压力 | PN10—PN160 ANSI150—2500 其他可根据用户要求设计. | ||||||||||||
在职的 温度 | -196℃—+100℃ -25℃—+950℃ -30℃—+160℃ -30℃—+180℃ -30℃—310℃ | ||||||||||||
标准 | GB HG DIN JIS ANSI 定制 | ||||||||||||
主体材质 | WCB CF8 CF8M CF3 CF3M A105 304 316 316LTA2 | 陶瓷 | 氧化铝陶瓷, 氧化锆陶瓷, 碳化硅, 氮化硅 | ||||||||||
流动 特征 | 快速打开, 带定位器等百分比 |
工作准则:
陶瓷偏心旋转阀, 阀体采用一体式偏心设计, 单阀座通轴设计,具有耐腐蚀的特性, 耐磨性, 耐高温、抗破碎.

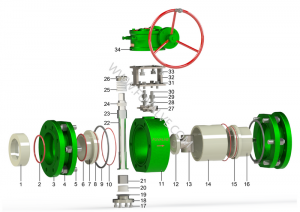

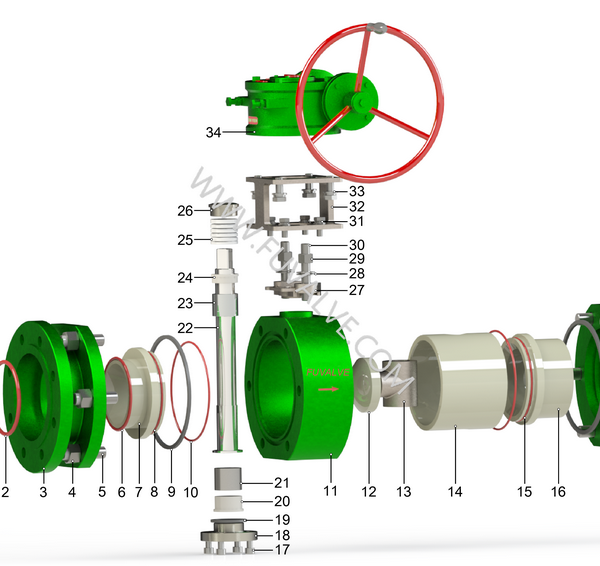

结构说明:
由于阀室采用流线型设计, 当阀门打开时, 阀室打开时不会有堵塞或堵塞现象。关闭时, 阀室内无物料滞留区,避免物料结晶而无法打开.
引进先进陶瓷加工技术, 使用特殊工艺, 陶瓷独特的自润滑性能; 可保证超轻的启闭力矩.
执行器连接是通过支架接口, 符合ISO5211尺寸标准.
当密封副打开时, 由于陶瓷的自清洁和保湿特性, 在开启过程中通过剪切作用切断密封面上的污垢和粘附.
当密封副关闭时, 偏心引起的楔入效应可自动补偿阀门的密封; 可延长泄漏密封副的使用寿命.
